Крыша из профнастила. Инструкция по монтажу кровельного профнастила.

Стеновые и кровельные профили с глубиной профилирования 57, 45, 20 и 10 мм имеют трапециевидную форму. Они используются для изготовления вентилируемых фасадов и кровель. Заказываются такие профили на длину, которую указал заказчик. Они производятся из оцинкованной стали, толщина которой варьируется от 0,5 до 0,7 мм, а также из стали с полимерным покрытием, толщина которого 0,5 мм. Вес профнастила кровельного, несмотря на его габариты, довольно мал, всего 5 – 7 кг на 1 м кв. (зависимо от толщины металла).



В этой статье размещены общие указания, касающиеся того, как выполнять монтаж кровельного профнастила.



На рисунке представлены основные элементы крыши. Выполняя кровельные работы с профнастилом, необходимо с ними ознакомиться.





Наклон крыши



В нормальных условиях рекомендуется соблюдать наклон крыши в соотношении 1:7, или 8 градусов. Монтаж кровельного профнастила при создании такой крыши должен проходить под особым контролем. Необходимо обращать внимание на уплотнение стыков и сквозных выводов, а также на достаточную вентиляцию. Для изготовления более покатистых кровель требуются специальные конструктивные решения, консультации по которым можно получить на заводе.





Подкладка

Если обеспечена хорошая вентиляция крыши, то подкладка под кровельные плиты не нужна. При возникновении сомнений, лучше её использовать. В роли подкладки для крыши из профнастила часто выступает супердиффузионная мембрана.
Цель применения подкладки – предотвращение накопления конденсата и проникновения его в верхние теплоизоляционные слои.
Между подкладкой и первой планкой обрешётки обязательно должна оставаться щель для вентиляции, ширина которой составляет около 5 см.
Крепление подкладки выполняется со свеса по направлению к гребню. К обрешётке подкладку прибивают короткими большеголовыми гвоздями (не менее 25 мм) с шагом около 20 см.
В местах стропил на подкладке необходимо закреплять контр рейку, которая предупреждает повреждение подкладки при креплении кровельных плит шурупами.
Край подкладки, ширина которого составляет около 3 см, заворачивают кверху и крепят к внутреннему краю фронтальной планки.
Для резки материала, используемого для подкладки, применяют обычный нож и прямую планку (доску).

Вентиляция

Из всех конструкций и помещений дома постоянно выделяется влага, и она имеет свойство конденсироваться под кровлей. Для того чтобы предотвратить этот процесс, необходимо строить крышу таким образом, чтобы температура воздуха под крышей и снаружи была одинаковой. Достичь этого можно с помощью качественно выполненной теплоизоляции, хорошей вентиляции и применения паронепроницаемого слоя.

Необходимо чтобы поток воздуха имел возможность свободно подниматься от карнизной планки до гребня, или конька, крыши. Отверстия для вентиляции должны быть расположены на самой высшей точке кровли. Для вывода воздуха можно применять специальные вентиляционные решётки в торцах здания. Также воздух может выходить через щели между кровельными плитами и коньковой планкой.
В недостаточно вентилируемых сооружениях рекомендуется установка дополнительных вентиляционных каналов.

Нахлест

Боковой нахлест выполняется в размере половины волны профилированного листа. Для пологих крыш, наклон которых менее 10 градусов, советуют выполнять нахлест шире. Если же уклон крыши более 10 градусов, то верхний нахлест должен составлять 10 см, а если менее 10 градусов, то его необходимо увеличить до 20 – 30 см.

Нахлёст наращивания плит над решетинами на кровле составляет 20 см, а на стене – 10 см. На пологих крышах нужно использовать мастику или уплотнительную ленту. Место наращивания крепится к обрешётке шурупами в местах прогибов волн. Монтаж кровельного профиля ПК-45, ПК-20, ПК-57 необходимо начинать с торца крыши.

Используя кровельный материал профнастил, который имеет водосточное углубление, необходимо помнить о том, что следующий профилированный лист должен перекрывать данное углубление на предыдущем листе (боковой нахлёст). Плиты нужно класть перпендикулярно к карнизу таким образом, чтобы их нижние края на 4 см выступали за карниз. Первые несколько плит закрепляют на гребне крыши одним шурупом, а затем выравнивают вдоль карниза и окончательно закрепляют.

Крепление

Для качественного крепления кровельных плит лучше всего использовать саморезы (4,8х3,8), которые вкручивают в прогиб волны профилированного листа. Для этого чаще всего используют аккумуляторную дрель или электродрель с храповой муфтой. Средний расход шурупов на 1 м кв. составляет 6 шт. На карнизе и гребне шурупы вкручивают в прогиб каждый второй волны листа, а в середине плиты – в каждую планку обрешётки.
Профнастил оцинкованный кровельный закрепляется саморезами (4,8х3,8) в глубину волны. Для стенового профиля листы соединяются с помощью саморезов или заклёпок вверх волны до 1 м, а для кровельного – до 0,5 м.

Фронтальная (торцевая) планка

С большим нахлестом кладут последнюю кровельную плиту на торце крыши или режут вдоль по размерам.
Нахлест фронтальной планки должен быть не менее 50 мм. Её закрепляют к плите заклёпками или шурупами. Планка должна перекрывать первую волну профилированного листа, а шаг крепежа должен составлять 30 см.



Снегоупорная планка

Сползание и скатывание снега над мостовой или входом можно предупредить, используя для этого специальную снегоупорную планку, которая устанавливается рядом с карнизом. В тех местах, где закрепляется снегоупор, следует дополнительно укрепить гребни волн кровельных листов. Крепление выполняется при помощи шурупов над снегоупорной планкой, на гребне каждой второй волны профилированного листа.

Карнизная планка

Закрепление карнизной планки происходит с нахлестом 10 см до крепления кровельного профнастила. Для крепления обычно используют шурупы или гвозди, шаг крепления должен составлять 30 см.



Внутренние стыки (ендовы)

При выполнении внутренних стыков используются кровельные материалы - профнастил из гладкого оцинкованного листа (можно с покрытием). Участок кровли под стыком покрывается плотным настилом (сплошной доской). Щель между кровельной плитой и внутренними стыками герметизируется при помощи уплотнения.

Стык закрепляется на гребне посредством гвоздей. Можно использовать крепление шурупами в прогибах волн профилированного листа. Шаг крепления должен составлять 30 см. Край листа стыка со стороны гребня кладут под коньковую доску и тщательно уплотняют. На внутренний стык можно установить разжелобную планку. Она крепиться без уплотнения, шурупами или заклёпками.

Коньковая планка

Для изготовления коньковой планки используют планку К1, К2 и К3. При выполнении уплотнения коньковых планок шатровых крыш из профнастила используются профильные уплотнения. Доски кладут с нахлестом в 10 см и закрепляют заклёпками или шурупами. Шаг крепления при этом составляет 30 см.



Узлы примыкания



В местах примыкания устанавливается специальная доска, которая предотвращает попадание влаги и пыли под кровлю, под доску монтируется утеплитель, а в месте её примыкания делают штрабу в стене и вставляют паз в неё. После этого её крепят с помощью дюбелей и обрабатывают шов герметиком. Планку соединяют с профилем кровельной плиты посредством самореза, который ввинчивают в максимум волны.

При монтаже не утеплённых козырьков кровельные плиты устанавливают на прогоны (в роли которых используются сборные или составные сечения швеллер, уголок, короб, на уголок нашивают планку), а стеновой профиль монтируют точно также как и при изготовлении утеплённых фасадов. Вверху и внизу стеновых плит можно применять планки внутренних углов и другие специальные планки.





Крыши промышленных сооружений и зданий

Выполняя кровельные работы с профнастилом для промышленных зданий, несущий профиль укладывают на прогоны (короб, швеллер), который расположен с определённым шагом, после укладывают пароизоляцию, утеплитель, водоупорный слой и накрывают всё это профилем кровельных плит. В пространстве между профилями кладут утеплитель, а между собой кровельный и несущий настилы соединяются при помощи планки, так как показано на рисунке.





Строение крыши при использовании профнастила



Дистанция между Z-образными профилями устанавливается зависимо от существующей нагрузки и геометрических показателей Z-профиля, а также размеров применяемого утеплителя.

Эти расстояния можно определять согласно таблицам:

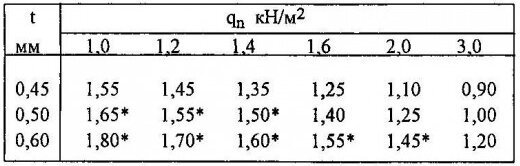

А. Максимальный шаг прогонов холодной кровли L (м)



Примечание: Следующие таблицы можно применять также для определения шага прогонов верхнего слоя профнастила утеплённой кровли.



А1. Однопролетный кровельный профиль, ширина опоры больше или равна 25мм.





А2. Двухпролётный кровельный профнастил, ширина опоры 25мм.





А3. Двухпролётный профнастил кровельный, ширина опоры 50мм.





А4. Многопролётные кровельный профиль, ширина опоры 25мм.





А5. Многопролётные кровельный профиль, ширина опоры 50мм.





Для ПК-45:



В8. Многопролётный профилированный настил, ширина опоры 50мм.





В9. Многопролётный профнастил, ширина опоры 100мм.





Чистка

Стружку, которая появляется при обработке необходимо аккуратно смести с плит. Грязные плиты можно очистить при помощи обычного моющего средства. Органические растворители лучше не использовать, т.к. они могут испортить покрытие.

Обслуживание

На плитах довольно быстро собирается большое количество мусора, листьев и пыли, поэтому два раза в год (весной и осенью) крышу из профнастила нужно очищать. Уборку снега на кровле следует проводить очень аккуратно, чтобы не повредить покрытие. Если всё же в процессе установки и обработки на кровле образовались повреждения, то оцинкованное покрытие, находящееся под слоем пластика, предохраняет плиты от появления ржавчины. Тем не менее, царапины лучше закрасить при помощи аэрозольной краски такого же тона.

Дополнительная обработка

Иногда возникает потребность обработки кровельных плит непосредственно на месте строительства. Для обрезки плит используют ножницы по жести, ножовку тонкозубную или дисковую электропилу. Использовать абразивный инструмент категорически запрещается.

Хранение

Кровельные плиты, имеющие защитное покрытие, можно складывать на ровном месте и хранить в упаковке на протяжении 1 месяца, подложив под них брусья, высота которых около 20 см, а интервал – 0,5 м. Для более длительного хранения плиты нужно переложить рейками.
Профнастил оцинкованный кровельный можно хранить в упаковке не более 7 – 10 дней. Если срок хранения необходимо продлить, то плиты следует переложить брусками.

Использование самосверлящих шурупов

В последнее время очень часто в качестве крепёжных элементов для кровельных и профилированных плит стали использовать самосверлящие шурупы. Их неоспоримым преимуществом при правильном использовании является водонепроницаемость при очень большой прочности соединения. Процесс крепления плит становится намного легче и проще, не говоря уже о ремонтных работах и демонтаже.

Приобретая шурупы, следует акцентировать внимание на их качестве. Шурупы высокого качества должны обеспечивать:

• полную водонепроницаемость на протяжении всего срока службы;
• стойкость к воздействию внешней среды.

Необходимо уделять внимание и уплотнительной шайбе. Нужно выбирать шурупы из нержавеющей или углеродистой стали с достаточным цинковым покрытием.
Хорошо было бы купить шурупы у поставщика кровельных плит, который сможет гарантировать их качество.

Вкручивать саморезы лучше всего с помощью аккумуляторной дрели, имеющей ограничитель крутящего момента. Вкрученный шуруп считается правильно затянутым, если резиновая прокладка выступает примерно на 1 мм из-под шайбы.

Размеры саморезов:

1. Шуруп для кровельного покрытия – 4,8х3,8 или 4,8х28.
2. Шуруп для стального листа – 4,8х20

Покрытие шурупов

Шайба и головка шурупов должны быть таких же цветов, как и цвета профнастила кровельного, а толщина слоя краски должна составлять 40 мкм. Материал изготовления шурупов – нержавеющая или углеродистая сталь.

Головка шурупа

Головка шестигранная с буртиком. Её высоты должно хватать для удержания шурупа в гильзе шуруповёрта.



Уплотнительная шайба

Шайба обычно изготавливается из алюминия, её диаметр – 14 мм. В ней вулканизирована прокладка из высококачественной резины. Толщина прокладки для нахлеста примерно 4 мм, а для кровельного покрытия – 3 мм.

Резьба

Резьба должна обеспечивать высокую прочность соединения. У саморезов для нахлеста под головкой есть часть без резьбы, которая предотвращает чрезмерное напряжение.





Наконечник

Саморезы имеют сверлящий наконечник, который способен проникать сквозь металлический лист и сверлить отверстие в решетине, которое способствует хорошей прочности соединения.

Данная статья – это своеобразная инструкция по монтажу кровельного профнастила. Здесь приведена общая информация об этом вопросе, которая может применяться при монтаже большинства видов кровельных плит.
